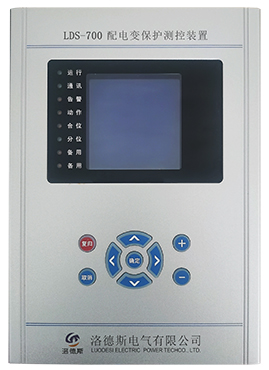

產品介紹
LDS-700系列微機保護測控裝置是我公司為適應我國工業電氣自動化發展的需要，積累多年 電力自動化運行經驗，吸收國內外先進技術，向廣大用戶推出的集保護、測量、控制、通訊于一 體的高性能微機保護測控裝置，廣泛適用于llOkV及以下電壓等級變電站、開關站及用戶配變的 新建與改造工程?？梢苑稚⒃陂_關柜就地安裝，也可以集中組屏安裝。
引用標準
LDS-700系列微機保護測控裝置均按下列標準和規定進行設計、制造、檢驗和安裝，所用標準均為最新 版IEC和中國GB標準及國際單位SI制。
主要特點
● 高標準硬件設計.采用意法半導體(ST)32位M3核單片機技術,內含高精度的A/D轉換器,精度高、響應快、系統穩定性好;
● 人機界面友好:液晶中文顯示，實時更新，操作簡單方便，菜單簡潔明了;
● 可靠的自檢功能:完善的裝置自我診斷功能，使維護簡便，提高了安全運行可靠性;
● 高標準的電磁兼容性能LDS-700系列微機保護控制自動化系統對提高產品的整體電磁兼容性能給予了前所未有的重視;
● 裝置設計不再局限于某些部分滿足抗干擾標準，而是從裝置的交流輸入、直流電源、開關量輸入、開關量輸出以及通信等各個環節進行電磁兼容設計;
● 完整的事件記錄功能，所有記錄掉電保持;
● 完善的軟硬件看門狗,保證裝置可靠運行;
● 高等級、高品質保證的元器件選用，采用多層板技術和SMT工藝;
● 2個高速以太網通信接口和獨立的RS485總線和，支持雙網絡以太網IEC-60870-5-103和modbus 傳輸規約，方便與各種管理系統進行通訊連接，實現綜合自動化功能;
● 模塊化硬件、軟件設計,方便實現產品的升級管理;
● 工程美學設計:集成度高、體積小、重量輕，便于分散安裝;
● 出口采用多重組合邏輯，增加出口故障檢查，保證出口操作的準確性和安全性;
● 具有完整的斷路器操作回路，可選交直流通用操作回路。
型號及功能列表
| LDS-701 線路保護測控裝置 | LDS-709 電壓互感器保護測控裝置 |
| LDS-702 母聯保護測控裝置 | LDS-711 變壓器差動保護裝置 |
| LDS-703 配電變壓器保護測控裝置 | LDS-712 變壓器高壓側后備保護測控裝置 |
| LDS-704 電容器保護測控裝置 | LDS-713 變壓器低壓側后備保護測控裝置 |
| LDS-705 電動機保護測控裝置 | LDS-717 非電量綜合保護裝置 |
| LDS-708 備用電源自投裝置 | LDS-720 綜合測控裝置 |
| 型號 | 保護功能 | 測控功能 | |||
|---|---|---|---|---|---|
| LDS-701線路保護測控裝置功能 | 方向元件 | 復壓元件 | 三段電流保護 | 通訊:單以太網、RS485 | |
| 過流反時限保護 | 三段零流保護 | 零流反時限保護 | 遙測：電流、電壓、有功、無功、功率 因數（可擴4組變送器接口） | ||
| 過流/零流加速保護 | 過負荷保護 | 重合閘 | 遙信：16路或30路 | ||
| 過電壓保護 | 低電壓保護 | 零序過電壓保護 | 遙控:分閘、合閘 | ||
| 高頻解列 | 低頻減載 | CT斷線告警 | 電度:電度計量 | ||
| PT斷線告警 | 可編程邏輯出口 | 對時:網絡對時、B碼對時 | |||
| 事件記錄：保護、告警、遙信時間、故障錄波 | 遠方定值修改 | ||||
| 操作箱:跳合位指示、防跳、跳合閘電 流自適應、控制回路斷線 | 遠方保護投退 | ||||
| LDS-702母聯保護測控裝置功能 | 充電保護 | 復壓元件 | 三段電流保護 | 通訊:單以太網 RS485 | |
| 過流反時限保護 | 三段零流保護 | 過負荷保護 | 遙測：電流、電壓、有功、無功、功率因數（可擴4組變送器接口） | ||
| CT斷線告警 | PT斷線告警 | 遙信：16路或30路 | 遙控:分閘、合閘 | ||
| 事件記錄:保護、告警、遙信時間、故障錄波 | 電度：電度計量 | 對時:網絡對時、B碼對時 | |||
| 操作箱:跳合位指示、聯跳、跳合閘電流 自適應、控制回路斷線 | 遠方定值修改 | 遠方保護投退 | |||
| LDS-703配電變壓器保護測控裝置功能 | 復壓元件 | 三段電流保護 | 過流反時限保護 | 通訊:單以太網、RS485 | |
| 過負荷保護 | 兩段零流保護 | 三段零流保護 | 遙測:電流、電壓、有功、無功、功率因數（可擴4組變送器接口） | ||
| 中性點零流保護 | 中性點零流反時限保護 | 低電壓保護 | 遙信：16路或30路 | ||
| 零序過壓保護 | 非電量保護 | PT斷線告警 | 遙控:分閘、合閘 | ||
| 可編程邏輯出口 | 電度：電度計量 | ||||
| 事件記錄:保護、告警、遙信時間、故障錄波 | 對時:網絡對時、B碼對時 | ||||
| 操作箱:跳合位指示、聯跳、跳合閘電流 自適應、控制回路斷線 | 遠方定值修改 | 遠方保護投退 | |||
| LDS-704電容器保護測控裝置功能 | 兩段過流保護 | 過流反時限保護 | 兩段零序過流保護 | 通訊:單以太網、RS485 | |
| 低電壓保護 | 過電壓保護 | 不平衡電流保護 | 遙測:電流、電壓、有功、無功、功率因數（可擴4組變送器接口） | ||
| 不平衡電壓保護 | 非電量保護 | PT斷線告警 | 遙信：16路或30路 | 遙控:分閘、合閘 | |
| 可編程邏輯出口 | 事件記錄:保護、告警、遙信時間、故障錄波 | 電度：電度計量 | 對時:網絡對時、B碼對時 | ||
| 操作箱:跳合位指示、聯跳、跳合閘電流 自適應、控制回路斷線 | 遠方定值修改 | 遠方保護投退 | |||
| LDS-705電動機保護測控裝置功能 | 電動機啟動時間過長保護 | 兩段過流保護 | 兩段負序過流保護 | 通訊:單以太網、RS485 | |
| 過流反時限保護 | 過負荷保護 | 零流保護 | 遙測:電流、電壓、有功、無功、功率因數（可擴4組變送器接口） | ||
| 低電壓保護 | 非電量保護 | PT斷線告警 | 遙信：16路或30路 | 遙控:分閘、合閘 | |
| 可編程邏輯出口 | 事件記錄:保護、告警、遙信時間、 故障錄波 | 電度：電度計量 | 對時:網絡對時、B碼對時 | ||
| 操作箱:跳合位指示、防跳、跳合閘電 流自適應、控制回路斷線 | 遠方定值修改 | 遠方保護投退 | |||
| LDS-708備用電源自投裝置功能 | 兩種方式的進線自投自復功能 | 通訊:單以太網、RS485 | |||
| 橋開關自投自復功能 | 過流保護 | 母聯充電保護 | 遙測:電流、電壓、有功、無功、功率因數（可擴4組變送器接口） | ||
| 備自投邏輯定制 | 速斷保護 | 遙信：16路或30路 | 遙控:分閘、合閘 | ||
| 可編程邏輯出口 | 事件記錄:保護、告警、遙信時間、故障錄波 | 電度：電度計量 | 對時:網絡對時、B碼對時 | ||
| 操作箱:跳合位指示、防跳、跳合閘電流 自適應、控制回路斷線 | 遠方定值修改 | 遠方保護投退 | |||
| LDS-709電壓互感器保護裝置功能 | 過電壓保護 | 通訊:單以太網、RS485 | |||
| PT斷線告警 | 遙測:電流、電壓、有功、無功、功率因數（可擴4組變送器接口） | ||||
| 兩段母線電壓的自動并列（切換） | 遙信：16路或30路 | 遙控:分閘、合閘 | |||
| 兩段母線測量電壓的自動并列（切換） | 電度：電度計量 | 對時:網絡對時、B碼對時 | |||
| 事件記錄:保護、告警、遙信時間、故障錄波 | 遠方定值修改 | 遠方保護投退 | |||
| LDS-711變壓器差動保護裝置功能 | 兩圈三側差動 | 差動速斷 | 通訊:單以太網、RS485 | 遙測:電流（可擴4組變送器接口） | |
| 二次諧波制動的比例差動 | 非電量保護 | 遙信：16路或30路 | 對時:網絡對時、B碼對時 | ||
| 事件記錄:保護、告警、遙信時間、故障錄波 | 遠方定值修改 | 遠方保護投退 | |||
| LDS-712變壓器高壓側后備保護測控裝置功能 | 方向元件 | 復壓元件 | 三段電流保護 | 通訊:單以太網、RS485 | |
| 過流反時限保護 | 三段零序過流保護 | 零序過壓保護 | 遙測:電流、電壓、有功、無功、功率因數（可擴4組變送器接口） | ||
| 間隙零序過流保護 | 過負荷保護 | PT斷線告警 | 遙信：16路或30路 | 遙控:分閘、合閘 | |
| 可編程邏輯出口 | 事件記錄:保護、告警、遙信時間、 故障錄波 | 電度：電度計量 | 對時:網絡對時、B碼對時 | ||
| 操作箱:跳合位指示、防跳、跳合閘電 流自適應、控制回路斷線 | 遠方定值修改 | 遠方保護投退 | |||
| LDS-713變壓器低壓側后備保護測控裝置功能 | 方向元件 | 復壓元件 | 三段電流保護 | 通訊:單以太網、RS485 | |
| 過流反時限保護 | 三段零序過流保護 | 零序過壓保護 | 遙測:電流、電壓、有功、無功、功率因數（可擴4組變送器接口） | ||
| 間隙零序過流保護 | 過負荷保護 | PT斷線告警 | 遙信：16路或30路 | 遙控:分閘、合閘 | |
| 可編程邏輯出口 | 事件記錄:保護、告警、遙信時間、故障錄波 | 電度：電度計量 | 對時:網絡對時、B碼對時 | ||
| 操作箱:跳合位指示、防跳、跳合閘電流 自適應、控制回路斷線 | 遠方定值修改 | 遠方保護投退 | |||
| LDS-717非電量綜合保護裝置功能 | 非電量保護 | 通訊:單以太網、RS485 | |||
| LDS-720綜合測控裝置功能 | 零序過壓保護 | 通訊:單以太網、RS485 | 遙信：16路或30路 | ||
| PT斷線告警 | 遙測:電流、電壓、有功、無功、功率因數（可擴4組變送器接口） | ||||
| 可編程邏輯出口 | 6路牛20mA/0-5V輸入 | 遙控:四組出口 | |||
| 事件記錄:保護、告警、遙信時間、 故障錄波 | 電度：電度計量 | 對時:網絡對時、B碼對時 | |||
| 遠方定值修改 | 遠方保護投退 | ||||
主要數據參數
| 額定參數 | 測量誤差 | 溫度影響 | |||
|---|---|---|---|---|---|
| 交流電流 | 5A或1A | 測量電流電壓 | 不大于 ±0.2% | 正常工作溫度 | -10℃~55℃ |
| 交流電壓 | 100V或100/√3V | 有（無）功功率 | 不大于 ±0.5% | 極限工作溫度 | -25℃~70℃ |
| 交流頻率 | 50Hz | 保護電流 | 不大于 ±3% | ||
| 電源電壓 | 220V或110V（交、直流通用） | ||||
| 過載能力 | 功率消耗 | ||||
| 交流電流回路 | 2倍額定電流 | 連續工作 | 交流電流回路 | In=5A(1A) 每相不大于1VA(0.5VA) | |
| 10倍額定電流 | 允許10s | 交流電壓回路 | U=UN 每相不大于0.5VA | ||
| 40倍額定電流 | 允許1s | 裝置整機回路 | 正常時不大于15W，動作時不大于30W | ||
| 交流電壓回路 | 1.2倍額定電壓 | 連續工作 | |||
| 直流電源回路 | 70%—120%額定電壓 | 連續工作 | |||
